Looking Glass (KVM)を「例のグラボ」で試した

2019-02-11

Looking Glass というものを「例のグラボ」で試してみた。

Looking Glass とは

同名のものが色々ある気がするが, 今試すのはこれ
- 最近よく耳にするのはホログラフィックディスプレイである Looking Glassだが, これの話ではない
- ネットワーク関連とかだと指定したホストにICMPパケットを投げてくれるサービスをLooking Glassと言うが, それの話でもない
KVM (Kernel-based Virtual Machine) にグラフィックスカードをPass-throughで見せているときに, そのグラフィックスカードの出力をKVMホスト上で覗き見るソフトウェア
- 低遅延であることが大きな特長
KVMによる仮想化環境で, 今の所ゲストがWindows10の場合にのみ利用可能

背景

Linuxデスクトップ上にKVMでWindows10をゲスト動作させ, そこでDirectXを利用するようなゲームを行う… といったユースケースが主に想定される
LinuxでWindowsゲームを行う場合, 以下のような選択肢が主に考えられる (Looking Glassはこの2番めの方法)
- Proton
  - Windows APIを変換することでWindowsアプリケーションを Linux等のOSで動かそうとする Wine をforkしている
  - Vulkan APIというクロスプラットフォームな低レイヤーのグラフィックスAPIを利用して, DirectXを実装(DXVK)することで, Linux上でDirectXを処理できるようにしている
- Linux上で仮想マシンを動作させ, WindowsをゲストOSとして利用する
  - DirectXの処理をさせるため, ホスト上のグラフィックスカードをパススルーでゲストOSに見せる
- ~~WindowsゲームがDirectXではなくVulkanを用いて作られるようになるのを待つ~~
Protonについては試していないのでなんともわからないが, 仮想マシンにグラフィックスカードをパススルーする場合, そのグラフィックスカードの画面出力を利用することになる
- つまり, KVMホストのLinuxでも画面出力を利用する場合は, Linux用とゲストのWindows用に 2つのディスプレイ（又は1つのディスプレイの2つの画面入力）を消費しないといけない
- この点を遅延をほとんど生まずに解消できるのがLooking Glassのメリット
  - 但し, 後述の通り実際には画面の接続だけはしたほうがよかったりする

動作原理

パススルーしたグラフィックスカードのフレームバッファ（各種レンダリングの結果とも言える, 実際に画面へ出力するデータを格納している）の中身を, KVMホストから参照してKVMホスト側の GUI環境に描画する
- DXGI Desktop Duplicationという, 画面キャプチャに用いるDirectX関連のAPIを使って, フレームをメインメモリ上にコピーするプログラムをゲストWindows上で動作させる
- ゲストOSにてメインメモリ上に取ってきたフレームは, ivshmem (Inter-VM shared memory) というKVMの機能を使って, KVMホストから参照できるようにする
- KVMホストのGUI環境でクライアントのソフトウェアを動作させ, ivshmemを参照してフレームを描画する

graph LR subgraph KVM_host subgraph guest_Windows agent(("Agent Software
(looking-glass-host)")) game(("DirectX Application
(such as games)")) subgraph passthrough_vga fb2(frame buffer) end end subgraph host_vga fb1(frame buffer) end client(("Client Software
(looking-glass-client)")) ivshmem(ivshmem) end monitor1[Monitor] monitor2[Monitor] agent -- "DXGI Desktop Duplication API" --> fb2 fb2 ==> agent game == render ==> fb2 agent ==> ivshmem client ==> fb1 client --> ivshmem ivshmem ==> client fb1 == output ==> monitor1 fb2 -. output .-> monitor2

例のグラボとは

事の顛末はちゃんと把握していないが, マイニング向けとして画面出力端子のないグラフィックスカードの中古品が, 2018年末から2019年始にかけて非常に安価で大量に出回っている。これが実はこの記事のように, 画面出力端子を復活させられるということもあって一部界隈で盛り上がっている。

自分の場合

ノリで1枚購入した。大きくわけて改造には

HDMI端子の解放（ブラケットの加工）
HDMI画面出力の解放（チップコンデンサのはんだ付け）
2番目以降の画面出力の解放（ブラケットの加工, 端子の実装, 回路素子の実装）

とステップがあり, この2番目には1005サイズのチップコンデンサ等が必要で, その調達に時間がかかっているので1番目の加工のみで組み込み, Looking Glassを使うことにした。

Looking Glassを使う場合, パススルーに使うグラフィックスカードの画面出力そのものは必要なく, 画面出力をするために「グラフィックスカードに画面が接続されている」ことを認識さえすればよい。

これはまさに「例のグラボ」改造の1段階目を経た状態でモニタを接続だけすれば実現される状態に他ならない。（詳しくは知らないが, どうやら2段階目を経ないと画面出力そのものはなされないが, 回路に手を加えずとも画面の接続の検出などはできるらしく, 1段階目までで条件はクリアされる。）

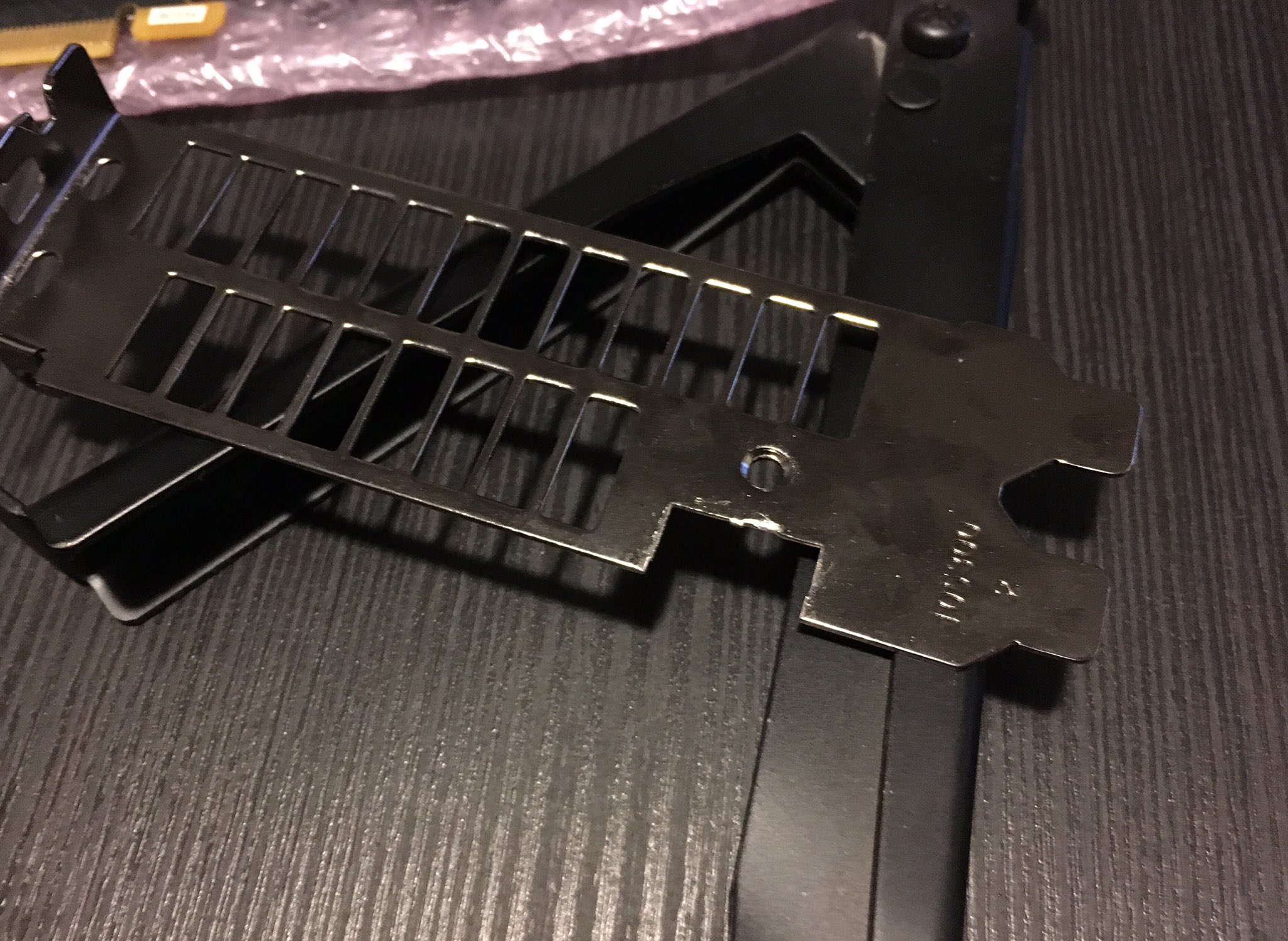

ちなみに, ブラケット加工はハンドニブラがあれば簡単だった。

手順

Quickstart Guide に従うのみではあるが, 流れと注意点のみ説明する。

Windows ゲストでの作業

ivshmemを利用するためのドライバをインストールする
動作に必要となるゲスト上で動作させるソフトウェア looking-glass-host.exe をインストール
- バイナリをダウンロードして適当に配置するだけ
- 利用形態次第だが, OS起動時に自動起動するようにしたほうが便利なため, レジストリをいじって設定

KVM ホスト(Linux)での作業

クライアントである looking-glass-client をビルドする
- Quickstart GuideはDebian前提でパッケージを書いているが, 他のdistroでも（少なくともGentoo Linuxでは）対応するものをインストールすればビルドはできる
VMにivshmemの設定をする
- libvirtを利用していたので, virsh edit コマンドを使ってXMLを編集
ivshmemの設定
- /dev/shm 以下にファイルを作成してパーミッション等を設定するだけ

注意点

軽く触れている通り, パススルーするグラフィックスカードは画面が接続されている認識がないと上手く行かない可能性が高いため, 実際に使わなくともモニタを接続したほうが良い
- ダミーのドングルがあればそれでも良いはずだが, 試してはいない
Windowsは仮想のグラフィックスカード(QXL等)とパススルーしたグラフィックスカードを認識することになるが, 自分の環境では後者に対応する画面をプライマリにしないと looking-glass-host が上手く動作しなかった
looking-glass-client がSpiceクライアントの機能も持っているため, キーボード操作は looking-glass-client 上で自然に行える
- ただし, マウスに関しては現時点で動作が不安定であり, FAQにあるようにパススルーしてしまったほうが賢明
- 音声に関しては looking-glass-client では実装していないので, virt-manager 等の音声転送にも対応した Spiceクライアントを併用するのも手 (但し, looking-glass-client より先に接続しておかないとうまくいかない)

所感

低遅延を謳うだけあり, 遅延は気にならなかった。(コアなゲーマーでは無いからかもしれない)
ivshmem というのを初めて知った, 面白そう
